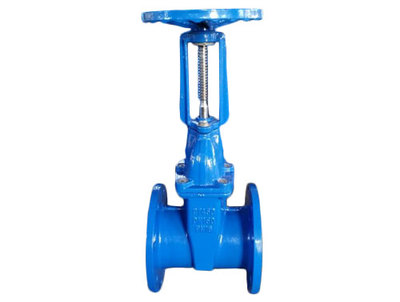

明杆球墨铸铁闸阀的简单介绍
价格有优势 .质量有保证. 外观更精美 寿命长、密封可靠、硬度高、耐磨
明杆球墨铸铁闸阀的详细信息
欢迎点击了解本公司拳头产品，性能，功能，图片，特点，尺寸，规格，相关资料，有关最新福建泉州
很荣幸为您讲解本公司的拳头产品有关最新福建泉州 Z41X-10/16Q 明杆闸阀型号代表意义法兰闸阀安装尺寸
Z代表闸阀的意思 4代表法兰的意思 1代表明杆 -是型号的分开 10是代表公斤压力 最后Q代表球墨铸铁
明杆球墨铸铁闸阀 明杆法兰球墨铸铁闸阀 明杆法兰软密封球墨铸铁闸阀 明杆法兰弹性球墨铸铁闸阀 明杆法兰坐封球墨铸铁闸阀 明杆法兰软密封弹性球墨铸铁闸阀
明杆法兰软密封座封球墨铸铁闸阀 明杆法兰软密封弹性座封球墨铸铁闸阀
明杆黄铜闸阀 明杆法兰黄铜闸阀 明杆法兰黄铜硬密封闸阀
法兰硬密封闸阀 明杆法兰硬密封闸阀 暗杆法兰硬密封闸阀
铸铁闸阀 法兰硬密封铸铁闸阀 明杆法兰硬密封铸铁闸阀 暗杆法兰硬密封铸铁闸阀
铸钢闸阀 法兰硬密封铸钢闸阀 明杆法兰硬密封铸钢闸阀 暗杆铸钢硬密封铸铁闸阀
不锈钢闸阀 法兰硬密封不锈钢闸阀 明杆法兰硬密封不锈钢闸阀 暗杆法兰硬密封不锈钢闸阀
技术参数
压力等级：1.0MPa,1.6MPa
阀体耐压：1.5MPa,2.4MPa
密封试验：1.1MPa,1.76MPa
工作温度：0～80℃
适用介质：水,气等
一,主要零部件材料
名称 | 材料 |
阀体 | 灰铸铁,球墨铸铁,铸钢 |
闸板 | 球墨铸铁外覆三元乙丙或丁腈橡胶 |
内六角螺栓 | 碳化处理 |
密封圈 | 丁腈橡胶 |
阀盖 | 灰铸铁,球墨铸铁,铸钢 |
阀杆 | 不锈钢 |
“O”形密封圈 | 丁腈橡胶 |
止推轴承 | 锡青铜 |
螺栓 | 不锈钢 |
压盖 | 球墨铸铁,铸钢 |
防尘罩 | 丁腈橡胶 |
手轮（传动帽） | 铸铁 |
二,主要技术参数
公称压力：1.0～2.5MPa 工作温度：0～80℃ 法兰标准：GB/T 17241.6 GB9113
公称通经：50～600mm 适用介质：水,油,气等 试验标准：GB13927 AP1598
三,主要外形连接尺寸
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
HA | 313 | 332 | 372 | 424 | 497 | 562 | 680 | 837 | 948 | 1010 | 1220 | 1280 | 1480 | 1665 |
HC | 355 | 375 | 415 | 476 | 540 | 600 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |
对于贵公司在订购阀门产品，我厂在售后服务方面作如下承诺：
一、 我公司对产品质量实行三包，即：包质、包换、保修；
二、 合同签订后，保证保质、保量，按时交货；
三、 本公司确保所提供阀门产品达到合同指标
四、 对于需方的技术咨询，随时给予解答；
五、 在交付设备时，本厂向需方交付以下资料：发货清单、产品合格证、等；
当接到用户反应质量问题的信函或电话后，保证24小时内作出答复最快解决问题
